Bút thử điện

STT	Hình ảnh	Mẫu	Xuất xứ	ĐVT	Đơn giá

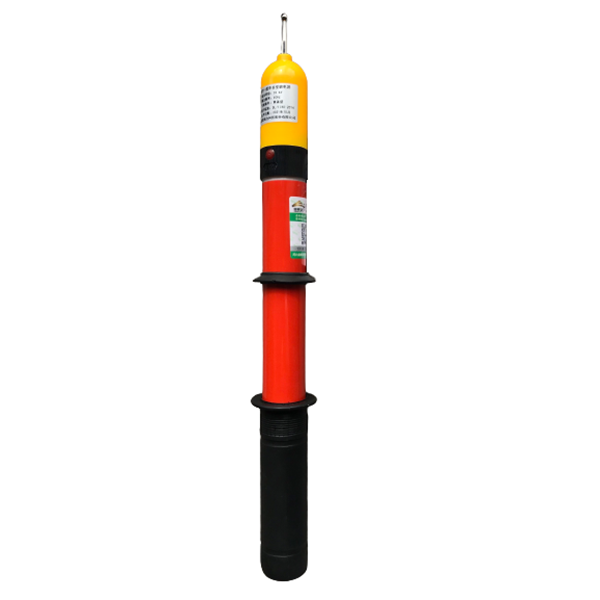

1		Bút thử điện Trung thế	TQ	cái	LH
2		Bút thử điện dân dụng	VN	cái	LH

1,Bút thử điện là gì?

Bút thử điện là dụng cụ thông dụng để kiểm tra nhanh trước khi sửa chữa thiết bị có bị rò điện, hoặc phích cắm trong nhà có điện hay không.

Cấu tạo bên trong của bút thử điện gồm một đầu kim loại, một lò xo, bóng nê-ôn và một điện trở nối tiếp với bóng đèn.

Cách dùng bút thử điện: Ta đặt một đầu bút vào mạch cần đo, ngón tay ta đặt tiếp xúc với phần đỉnh kim loại phía trên đầu bút. Nếu mạch có điện, bộ phận bóng đèn nê-on trên bút sẽ sáng điện lên.

2,Nguyên lý hoạt động bút thử điện

Bút thử điện áp thấp sử dụng hiệu ứng điện dung ký sinh trên cơ thể người để có thể hoạt động được.

Khi đầu bút được đặt lên vật mang điện, dòng điện sẽ đi qua điện trở, qua bóng đèn và qua dung kháng của cơ thể người để hình thành mạch kín, làm cho bóng đèn sáng lên. Thông thường, dòng điện này rất nhỏ nên không đủ để gây giật chết người.

3,Cách sử dụng bút thử điện an toàn

Dùng bút thử điện kiểm tra đường dây điện xoay chiều

Bút thử điện phát sáng vì: Khi đặt bút vào 1 trong 2 chấu cắm, nếu đó là dây nóng bút thử điện sẽ phát sáng đèn, nếu đó là dây nguội thì đèn sẽ không phát sáng.

Nếu đèn ở bút thử điện đều sáng khi tiếp xúc bút thử điện với dây pha hoặc dây trung tính thì nguồn điện ấy có vấn đề, phải kiểm tra nguồn điện ngay tránh gây nguy hiểm khi sử dụng điện. Vì dây trung tính (dây trung hòa) là dây không có điện nên bút thử điện sẽ không sáng.

Dùng bút thử điện để phân biệt điện xoay chiều với một chiều và phân biệt điện cực của nguồn một chiều

Khi bóng đèn neon của bút thử điện thông điện, chỉ có cực đấu với cực âm của nguồn một chiều là phát sáng.

Khi thử với nguồn xoay chiều, hai cực của bóng đèn neon thay nhau làm cực +/- nên cả hai cực cùng phát sáng. Khi nối bút thử điện vào cực dương (+) và cực âm (-) của mạch điện một chiều thì chỉ có cực nối với cực (-) của nguồn điện mới phát sáng.
