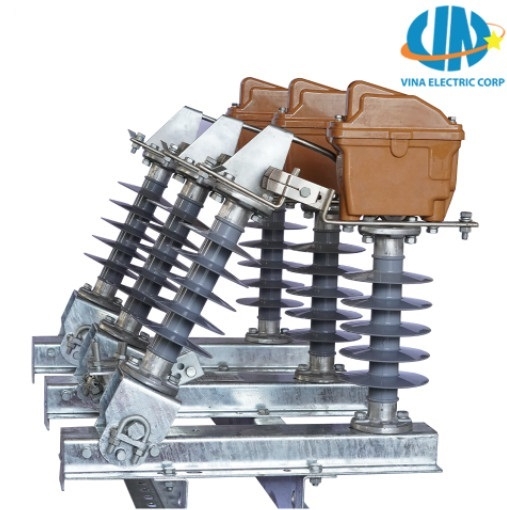

Cầu dao phụ tải ngoài trời chém đứng 24kV Polymer Vina Electric

Cầu dao phụ tải LBS là một khí cụ điện dùng để đóng cắt mạch điện, công dụng như một cầu dao liên động, tuy nhiên nó có ưu việt hơn hẳn cầu dao thường đó chính là khả năng đóng/cắt được khi có tải

MÔ TẢ

Tiêu chuẩn áp dụng: TCVN, IEC, ANSI…

Điện áp định mức: 24kV

Dòng điện định mức: 630A

Tần số định mức: 50Hz

Dòng tạo ngắn mạch định mức: 10kA

Tính liên tục trong vận hành cho phép các tổn thất thấp: LSC 2A-PI.

Vật liệu cách điện: Polymer (Silicone)

Cầu dao phụ tải ngoài trời được thiết kế để đóng cắt vận hành theo phương đứng trên lưới điện trung thế, dùng làm cầu dao phân đoạn trên đường dây và đóng cắt ly hợp cho các trạm biến áp thuận tiện cho việc sửa chữa thay thế và vận hành các thiết bị.

- Đã được chứng minh là rất hiệu quả, dựa trên độ tin cậy và an toàn khi vận hành của chúng.

- Buồng dập hồ quang được đúc bằng vật liệu chịu lực phù hợp với thời tiết ngoài trời. Hồ quang được triệt tiêu trong môi môi trường dầu được thiết lập tốt và được đặt trong điều kiện bật. Mỗi buồng được đổ đầy tại nhà máy với khoảng 0,5 lít dầu silicone Diala S4.

CẤU TẠO

TYPE LBS cấu tạo gồm 5 phần chính:

- Buồng triệt tiêu hồ quang.

- Bộ đóng ngắt tiếp điểm chính được chế tạo bằng đồng nguyên chất ,các tiếp điểm được mạ bạc.

- Bộ đóng ngắt tiếp điểm phụ.

- Hệ thống sứ cách điện silicone sản xuất trên dây truyền công nghệ hiện đại

- Khung bệ đỡ và phụ kiện.

- Vật liệu làm khung bằng thép ss400 được gia công trên dây chuyền công nghệ CNC, các chi tiết được mạ kẽm nhúng nóng.

- Các vị trí chuyển mạch quay và tiếp điểm chính, tiếp điểm phụ có thể kiểm tra bằng mắt thường.

 ỨNG DỤNG

- Các hệ thống phân phối thứ cấp.

- Các trạm máy biến áp phân phối MV/LV.

- Các khu công nghiệp.

- Các trung tâm mua sắm.

- Các khu vực dân cư.

- Các nhà máy điện nhỏ.

- Các nhà máy thủy điện.

- Nhà máy phong điện.

- Công nghiệp sản xuất.
